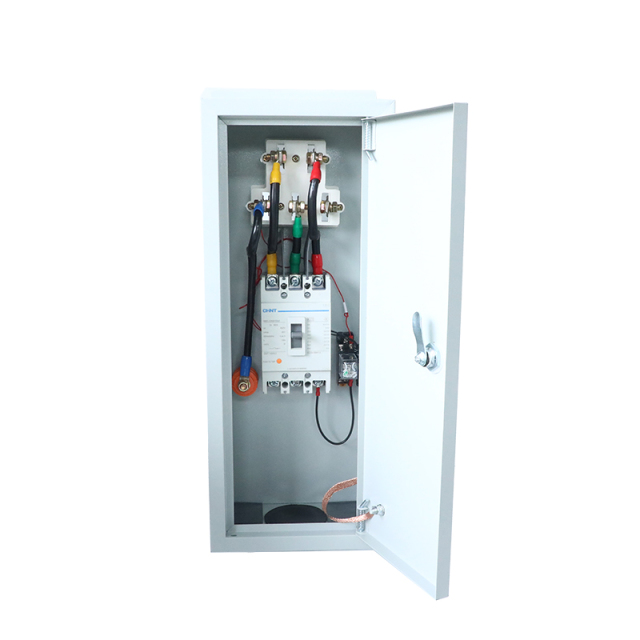

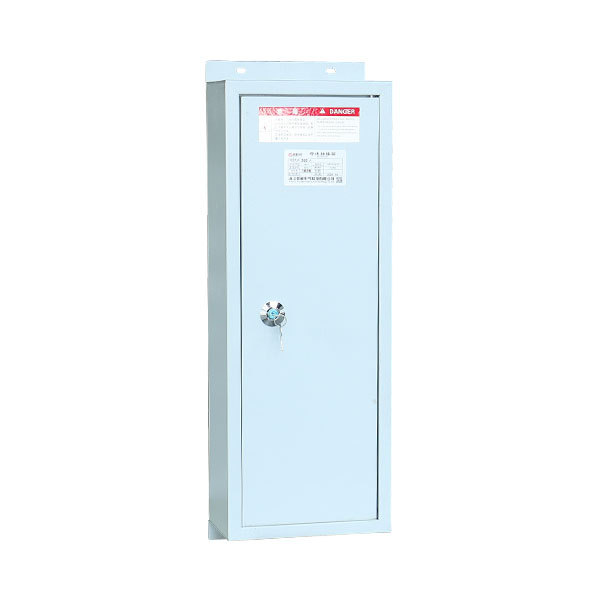

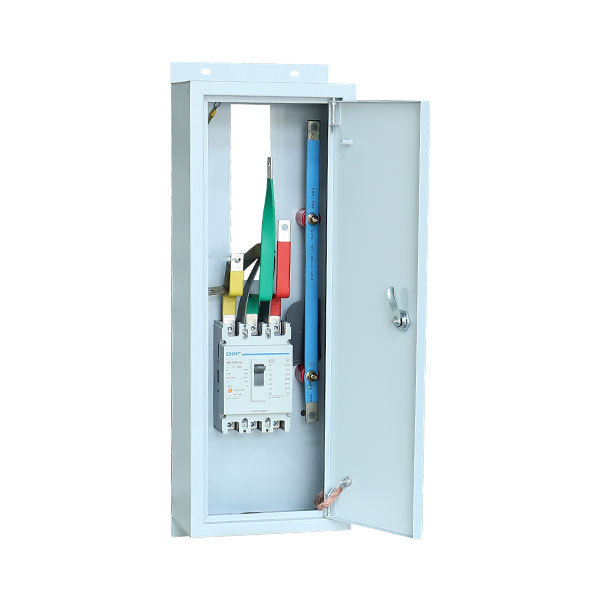

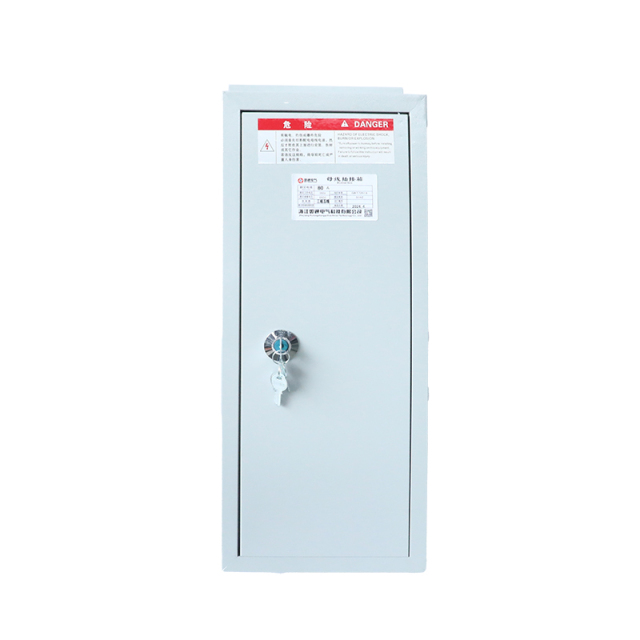

Пневматический штекерный блок

Вступление: Распределительные коробки с воздушным охлаждением являются важной частью энергосистемы и играют роль в подключении, отключении и защите цепей. В отличие от традиционных распределительных коробок с масляным охлаждением, в распределительных коробках с воздушным охлаждением в качестве изоляционной среды используется воздух, что делает их более экологичными, безопасными и простыми в обслуживании. Эти устройства широко используются в цепях управления и защиты в энергосистемах среднего и высокого напряжения и обладают рядом преимуществ перед устройствами с масляным охлаждением.
  • Пневматический штекерный блок
  • Пневматический штекерный блок
  • Пневматический штекерный блок
  • Пневматический штекерный блок

Описание

Обзор продукта

Пневматические распределительные коробки более экологичны, безопасны и просты в обслуживании.

Распределительные коробки с воздушным охлаждением являются важной частью энергосистемы и играют роль в подключении, отключении и защите цепей. В отличие от традиционных распределительных коробок с масляным охлаждением, в распределительных коробках с воздушным охлаждением в качестве изоляционной среды используется воздух, что делает их более экологичными, безопасными и простыми в обслуживании. Эти устройства широко используются в цепях управления и защиты в энергосистемах среднего и высокого напряжения и обладают рядом преимуществ перед устройствами с масляным охлаждением.

Одним из главных преимуществ пневматических распределительных коробок является их экологичность. Благодаря отсутствию необходимости в использовании нефтяных реагентов, эти устройства снижают риск загрязнения нефтепродуктами и соответствуют современным требованиям охраны окружающей среды. Это не только снижает воздействие на окружающую среду, но и повышает общую устойчивость энергосистемы, делая пневматические распределительные коробки ответственным выбором для подключения и защиты цепей.

Помимо экологических соображений, следует также уделить внимание безопасности распределительных коробок авиационного типа. В отличие от картриджей с масляным охлаждением, пневматические модели не выделяют масло и не протекают во время работы, что значительно снижает риск возгорания и взрыва. Эта неотъемлемая функция безопасности делает пневматические картриджи предпочтительным выбором для критически важных применений, обеспечивая операторам и обслуживающему персоналу спокойствие.

Кроме того, пневматические распределительные коробки отличаются простотой в обслуживании, что выделяет их среди традиционных аналогов. Нет необходимости регулярно заменять масло, что значительно снижает затраты на техническое обслуживание и трудозатраты. Это удобство не только экономит время и ресурсы, но и способствует повышению общей эффективности обслуживания электросистемы, делая пневматические распределительные коробки практичным и экономически выгодным решением для подключения и защиты цепей.

Распределительные коробки с пневматическим приводом обладают рядом существенных преимуществ в энергетических системах. От экологичности и повышенных функций безопасности до простоты обслуживания, эти устройства обеспечивают современные и эффективные решения для подключения, отключения и защиты цепей в системах электроснабжения среднего и высокого напряжения. Поскольку спрос на устойчивую и надежную энергетическую инфраструктуру продолжает расти, внедрение распределительных коробок с пневматическим приводом будет играть ключевую роль в формировании будущего технологий энергетических систем.

Вставная шунтирующая система (с вставным блоком)


Для решения задач распределения электроэнергии используется шинопровод RT-MYC, представляющий собой шунтирующий корпус, в который можно установить защитные устройства.

Подключаемая система прошла испытания на повышение температуры и короткое замыкание и полностью соответствует международным стандартам (IEC 439, часть 1-1992) и национальным стандартам (GB7251.2, часть 1-1997). Положение шунтирующего блока может быть спроектировано индивидуально.

В соответствии с потребностями заказчика, линейный компонент стандартной длины 3,6 метра может вмещать до 3 точек шунтирования.

Встраиваемые электрические коробки можно устанавливать или снимать при наличии питания от шины. Сама коробка имеет достаточно места для подключения проводов. Электрическая коробка также оснащена специальными блокировками, предотвращающими ее открытие или снятие во время использования.

Характеристики шунтирующего блока для подключаемых защитных устройств

Стандарт испытаний: IEC439 Часть 1-1992 GB7251.2 Часть 1-1997

Номинальный ток: от 20 до 400 ампер (подключение с помощью штепсельной вилки или болтов).

От 400 до 800 ампер (болтовое соединение)

Номинальное напряжение: 500 В переменного тока (50 Гц) (заказчики могут предоставить особые требования).

Конструкция, обеспечивающая безопасность: контакт заземления сначала подключается к шине проводов, что позволяет подать на него напряжение.

Установите предохранительный замок на дверцу коробки, подключите жгут проводов и замок для соединения с электрической коробкой.


Нагрузочный ток распределительной коробки Длина L
(мм)
Ширина W
(мм)
Глубина H
(мм)
Выключатель защиты нагрузки от 50 до 250 ампер 500 330 270
Выключатель защиты нагрузки от 250 до 400 ампер 550 450 340
Выключатель защиты нагрузки от 400 до 630 ампер 650 450 340

Схема установки


Номинальный ток (А) Минимальный размер
(мм)
Медь (Cu) 1250 и ниже
310
360
Номинальный ток (А) Минимальный размер
(мм)
Медь (Cu) 1250 и ниже
650
700
Номинальный ток (А) Минимальный размер
(мм)
Медь (Cu) 1250 и ниже
450
500

Расстояние

Если в соседних рядах проводов расположены электрические коробки, необходимо увеличить расстояние между ними.

Нагрузочный ток встраиваемой электрической коробки Минимальное расстояние
Медь (Cu) Миллиметры (мм)
Выключатель защиты нагрузки на 250 ампер 210
Выключатель защиты нагрузки на 250-400 ампер 280
Выключатель защиты нагрузки 400-630 ампер 480

Расстояние между линиями передачи проводов

Для обеспечения достаточного отвода тепла и облегчения монтажа необходимо соблюдать следующие минимальные требования к расстоянию между элементами.


Расстояние, необходимое для прохождения сквозь стены или полы.


Медь Минимальное расстояние (мм)
400 Л1: 640 Л2:
500 Л1: 640 Л2:
630 Л1: 640 Л2:
800 Л1: 640 Л2:
1000 Л1: 640 Л2:
1250 Л1: 640 Л2:
1600 Л1: 640 Л2: 300
2000 Л1: 660 Л2:
2500 Л1: 660 Л2:
3200 Л1: 680 Л2:
4000 Л1: 680 Л2:
4500 Л1: 680 Л2:
5000 Л1: 680 Л2:
5500 Л1: 680 Л2:
6300 Л1: 680 Л2:
