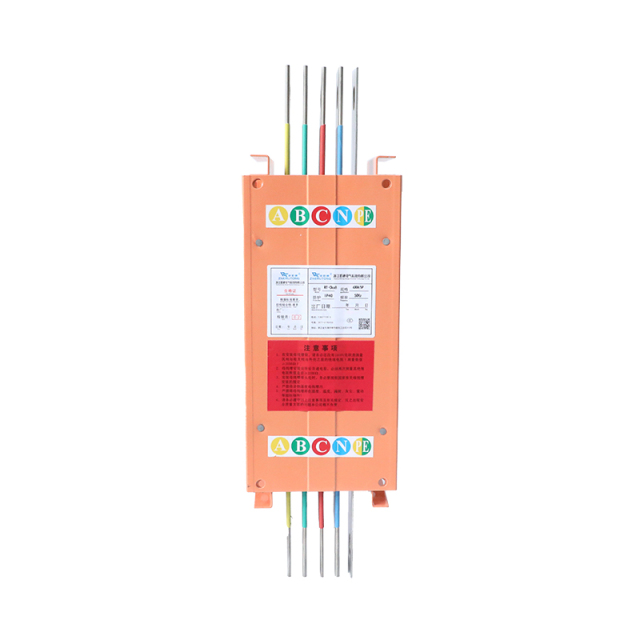

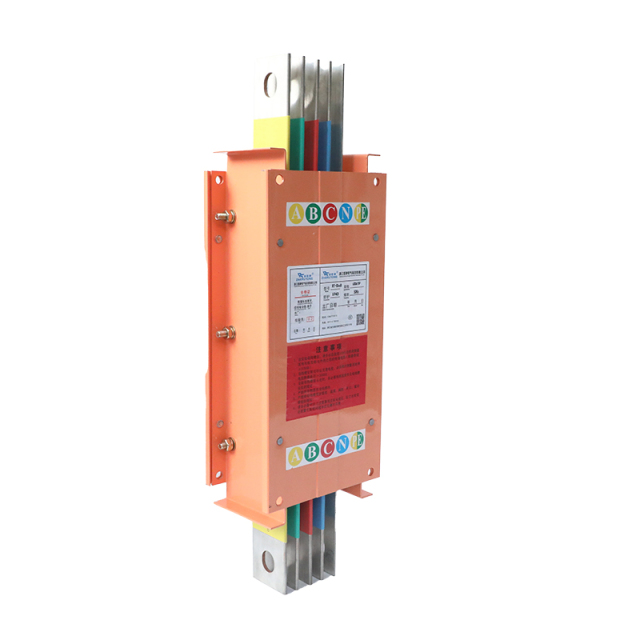

Name: Шинусопровод с воздушной изоляцией RT-CKX8
Brand: МОЙ МАГАЗИН
Availability: InStock
Rating: 5 (1 reviews)

Описание

Характеристики продукта

Внутренняя конструкция выполнена с использованием изолированной воздушной изоляции, что обеспечивает значительное превышение безопасных зазоров и расстояния утечки между фазами, установленных национальными стандартами. Межфазная изоляция внутри оборудования выполнена из высокопрочной эпоксидной смолы, эффективно повышающей динамическую и термическую стабильность шинопровода и обеспечивающей надежную работу в экстремальных условиях. Корпус выполнен из цельной гофрированной конструкции методом гибки, что обеспечивает компактные размеры и элегантный внешний вид, а также существенно повышает механическую несущую способность по сравнению с обычными шинопроводами.

Область применения

Шины с воздушной изоляцией подходят для трехфазных четырехпроводных и трехфазных пятипроводных систем переменного тока с частотой 50–60 Гц, номинальным напряжением до 660 В и номинальным рабочим током от 250 А до 5000 А. Они выполняют функции распределения электроэнергии, соединяя низковольтные распределительные щиты со средними и крупными нагрузками, и в основном используются в современных цехах, промышленных предприятиях и высотных зданиях.

Структурные характеристики

● Воздухоизолированные шинопроводы отличаются компактной конструкцией, превосходной коррозионной стойкостью, теплоотводом и заземлением. Их уникальная двухслойная полая структура обеспечивает каждому сегменту корпуса сопротивление изгибу, подобное трубчатому, что значительно повышает общую прочность системы на кручение.

● Система включает в себя стандартные однорычажные виброгасящие соединители с фиксацией для надежной и удобной установки.

● Отверстия для отвода питания могут быть гибко расположены как на верхней, так и на нижней поверхностях без ущерба для устойчивости к изгибу. Эти разъемы обеспечивают степень защиты IP5X (соответствует стандарту IEC 60529).

◎ Конфигурация изоляции

● В изоляции шин используется высокоэффективная полиэфирная пленка, обладающая превосходной термостойкостью (отсутствие выделения токсичных газов при экстремальных температурах) и диэлектрическими свойствами, относящаяся к классу B. В качестве альтернативы может использоваться высококачественная ориентированная пленка из политетрафторэтилена (ПТФЭ) (SFM-3), обладающая экстремальным температурным диапазоном (-180℃ до +250℃), выдерживаемым напряжением одного слоя 6000 В, классом C и сроком службы изоляции более 50 лет, что делает ее самым высокоэффективным изоляционным материалом из доступных в настоящее время.

Рабочая среда

● Температура окружающей среды: Верхний предел: +40℃; Нижний предел: -25℃; Высота над уровнем моря: ≤ 2000 м

● Влажность: относительная влажность ≤ 50% при +40℃; при более низких температурах допускается более высокая относительная влажность. Конденсация: возможна; Сейсмическая активность: рассчитано на магнитуду 6; Установка: внутри/снаружи помещений

● Сопротивление изоляции: Каждый закрытый шинопровод должен иметь сопротивление изоляции ≥ 100 МОм (измеренное с помощью мегомметра на 2500 В).

● Диэлектрическая прочность: Каждый участок шинопровода проходит 1-минутное испытание на выдерживаемое напряжение в условиях промышленной частоты без разряда молнии перед отгрузкой. Значения, полученные в ходе испытаний, соответствуют национальным стандартам для выдерживаемых напряжений промышленной частоты и импульсов молнии.

● Система заземления: соответствует требованиям IEC 60364-5-54.

● Степень защиты: для использования внутри помещений: IP40; для использования на открытом воздухе: IP43/IP55

● Характеристики под нагрузкой: При номинальном токе повышение температуры корпуса соответствует стандартам GB 763-90 для высоковольтного оборудования переменного тока при непрерывной работе.

● Характеристики при коротком замыкании: Испытания на динамическую и термическую стабильность соответствуют стандартам GB 2706-89 для методов испытаний высоковольтного оборудования переменного тока.

Таблица параметров производительности

Номинальный ток (Температура окружающей среды от -5 до 50 °C)	А	250	400	630	800	1000	1250	1600	2000	2500	3150	4000	5000
Номинальная кратковременная выдерживаемая сила тока	КА(ИС)	30	30	30	50	50	50	80	80	80	80	130	130
Импеданс Z	мОм/м	0,134	0.108	0,089	0,069	0,067	0,041	0,032	0,024	0,021	0,016	0,012	0,011
Сопротивление R	мОм/м	0.130	0,105	0,086	0,087	0,055	0,039	0,030	0,023	0,018	0,015	0,011	0,009
Реактивное сопротивление X	мОм/м	0,064	0,062	0,054	0,045	0,033	0,026	0,021	0,013	0,007	0,021	0,013	0,007
Номинальное напряжение	В	<1000	<1000	<1000	<1000	<1000	<1000	<1000	<1000	<1000	<1000	<1000	<1000
Падение напряжения COS 0=0.7	мВ/А · м	0,237	0,204	0.171	0,137	0,113	0,079	0,062	0,043	0,031	0,044	0,026	0,020
Падение напряжения COS 0=0.8	мВ/А · м	0,247	0.210	0,175	0,139	0,115	0,081	0,063	0,045	0,030	0,045	0,026	0,021
Падение напряжения COS(J)=0.9	мВ/А · м	0,251	0,212	0,174	0,138	0,114	0,080	0,083	0,045	0,033	0,039	0,027	0,020
Падение напряжения COS 0=1.0	мВ/А · м	0,225	0,182	0,148	0,116	0,096	0,067	0,052	0,040	0,031	0,026	0,020	0,016
