RTJZ Композитный изолированный шинопровод из вулканической породы, силикатного минерала, огнестойкого литья

Вступление: Герметизация стыка шинопровода осуществляется методом сжатия с помощью 4 подвижных элементов. После того, как винты мостового соединения отламываются и индикаторная этикетка отваливается, крышка плотно фиксируется на шинопроводе в соответствии с процедурой фиксации крышки. После того, как стык шинопровода и крышка плотно сжаты твердым силиконом, швы полностью герметизированы, обеспечивая водонепроницаемость по стандарту IP68 в месте соединения.
  • RTJZ Композитный изолированный шинопровод из вулканической породы, силикатного минерала, огнестойкого литья

Описание

Характеристики продукта

● Низковольтные изделия соответствуют стандартам IEC 60439/61439

● Компактный размер, простая установка, отсутствие выбросов токсичных газов

● Проводник из 99,9% чистой меди с проводимостью, превышающей 98% по стандарту IACS.

● Низкое падение напряжения, высокая устойчивость к току короткого замыкания, перегрузка до 20% в течение 2 часов

● Степень защиты по стандарту IEC 60529: IP68, возможность длительной работы под водой, ударопрочность до IK10.

● Огнестойкость соответствует стандартам IEC 60331-21 (950°C в течение 3 часов) и CNS14286 (840°C в течение 3 часов).

● Сертификация взрывозащиты: EN50028 №: Exm II

● Изготовлено методом литья из силикатных минералов вулканических пород с минимальным количеством отвердителя, что обеспечивает превосходную теплоизоляцию и теплоотвод (повышение температуры в шине <55 К при максимальной температуре окружающей среды 40 °C).

● Низкий уровень электромагнитных помех

● Изоляционный материал класса H, выдерживающий температуру до 180°C.

● Подтвержденный опыт эксплуатации более 40 лет, подтвержденный сертифицированными испытаниями на старение, гарантирующими срок службы более 50 лет.

● Не требует технического обслуживания

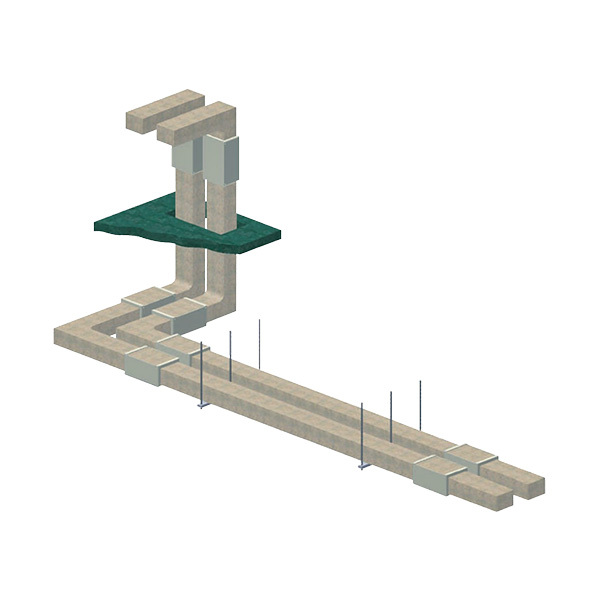

Схема пути шины


ЦНС 14286

Испытание на огнестойкость

IP68

Степень защиты

ИК10

Механические удары

ЭМС

Электромагнитная совместимость

Соответствие стандартам

● GB7251.2-2006

● GB7251.6-2015/IEC61439-6:2012

● XF 537-2005 Методы испытаний огнестойкости и огнезащиты шинопроводных систем (шинных линий)

● Соответствующие отраслевые стандарты GB/T9978.1.

Технические характеристики

● Номинальное напряжение (В): AC1000V.

● Номинальный ток (А): 400А~6300А.

● Частота (Гц): 50/60.

● Типы систем: 3Ф4Вт, 3Ф5Вт.

● Материал проводника: медный проводник (чистота: 99,97%, проводимость: ≥ 98% IACS) и алюминиевый проводник.

● Электрические характеристики каждого отдельного компонента, произведенного компанией Rutong Electric (длина менее 4 метров):

* Соответствие стандартам: XF 537-2005, GB 7251.6-2015.

* Выдерживаемое напряжение изоляции: выдерживает переменное напряжение 5 кВ/1 мин между фазами; сопротивление изоляции > 2 ГОм при постоянном напряжении 1 кВ между фазами.

* Огнестойкость: соответствует стандарту XF 537-2005, выдерживает температуру от 950°C до 1100°C в течение 3 часов.

* Повышение температуры: повышение температуры на шине ≤ 60°C при средней суточной температуре 35°C и максимальной суточной температуре 40°C.

* Степень защиты: соответствует стандартам IEC 60529 / GB 4208, обеспечивая степень защиты IP68.

* Механическая прочность: соответствует стандарту IEC 60068-2-75, класс IK10.

* Характеристики заземления: В низковольтной огнестойкой шинопроводной системе Rutong используется внутренний заземляющий проводник (системное заземление), что обеспечивает преимущества стабильного напряжения заземления и снижает риски для безопасности эксплуатации.

Технические характеристики

● Подходит для использования в помещениях и на открытом воздухе на высоте до 2000 м над уровнем моря.

● Температура окружающей среды: от -50℃ до 70℃.

● Влажность окружающей среды: от 0% до 100%.


В шинопроводном соединении используется 4-компонентная система активного сжатия для герметизации. Когда болты с ограниченным крутящим моментом в мостовом соединении затягиваются до заданного значения (что приводит к отламыванию головок болтов), индикаторная этикетка отсоединяется. После процедуры затяжки крышки уплотнительная крышка сжимается и закрепляется на шинопроводе. Твердые силиконовые прокладки в месте соединения и под крышкой полностью заполняют и герметизируют все зазоры, обеспечивая надежную водонепроницаемость соединения по стандарту IP68.

Литая шинопроводная система RTJZ IP68 с отводным устройством (вставная коробка)

Характеристики продукта: изделие получило первую в Китае сертификацию 3C и соответствует уровню защиты IP68.


Технические параметры

Огнестойкие шинопроводные системы в основном используются в цепях распределения электроэнергии для противопожарной защиты, резервных источниках питания генераторов и в электросетях, подверженных риску возгорания, для обеспечения бесперебойной работы аварийных источников питания во время пожаров.

Технические характеристики изделия
Номинальный ток 400А 630А 800А 1000А 1250А 1600А 2000А 2500А 3200А 4000А 5000А 6300А
Код 4 6 8 10 12 16 20 25 32 40 50 63
Номинальное рабочее напряжение В
1000
Номинальное напряжение изоляции В
1000
Номинальная кратковременная выдерживаемая сила тока КА 30 30 30 30 30 80 80 80 80 100 100
Номинальный пиковый выдерживаемый ток КА 63 63 63 63 63 176 176 176 176 220 220
Частота Гц 50 Гц
Степень защиты IP IP68
Импеданс проводника
Сопротивление (Rt) мОм/м 0,16 0.1 0,07 0,05 0,04 0,03 0,03 0,02 0,02 0,01 0,01 0,01
Реактивное сопротивление (X) мОм/м 0,09 0,09 0,03 0,02 0,01 0,01 0,01 0,01 0,01 0,01 0 0
Импеданс (Z) мОм/м 0,18 0,13 0,07 0,05 0,04 0,03 0,03 0,02 0,02 0,01 0,01 0,01
Габаритные размеры
ЧАС мм 70 80 80 110 110 130 130 150 170 190 210 230
Четырехпроводная система (A) мм 101
B (пятипроводная система) мм 101
Вес (четырехпроводная система) кг/м 38 46 51 59 72 83 99 122 148 181 227 283
Вес (пятипроводная система) кг/м 43 52 57 67 81 93 111 138 167 203 255 318

Функция Uint

Прямой участок


Номинальный ток (А) B (мм) А (мм) Хм) кг/кг/м Диаграмма (мм)
400 101 101 72 43 А
630 101 101 80 52 А
800 101 101 80 57 А
1000 101 101 110 67 А
1250 101 101 110 81 А
1600 101 101 130 93 А
2000 101 101 130 111 А
2500 101 101 150 138 А
3200 101 101 170 167 А
4000 101 101 190 203 А
5000 101 101 210 255 А
6300 101 101 230 318 А

Таблица выбора технических характеристик (1000 Вт)
Модель продукта Номинальный ток Габаритные размеры Термостойкость Динамическая выдерживаемая способность Rdc20 Вес компонента
RTJZ 400А В 65 143 71.6 43
RTJZ 500А Ш×В 65 143 52.1 48
RTJZ 630А 101×72 65 143 40.9 52
RTJZ 800А 101×80 65 143 31.8 57
RTJZ 1000А 101×110 65 143 24.9 67
RTJZ 1250А 101×110 65 143 20.4 81
RTJZ 1400А 101×110 85 193 15.1 86
RTJZ 1600А 101×130 85 193 12.4 93
RTJZ 2000А 101×130 100 220 10.2 111
RTJZ 2500А 101×150 100 220 9.88 138
RTJZ 3200А 101×170 100 220 7.12 167
RTJZ 4000А 101×190 100 220 6.14 203

Функция Uint


Номинальный ток (А) А Б С М Тип
400 25 50 Φ14×20 А
630 25 50 Φ14×20 А
800 25 50 Φ14×20 А
1000 25 50 50 Φ14×20 А
1250 25 50 50 Φ14×20 Б
1600 25 50 50 Φ14×20 Б
2000 25 50 50 Φ14×20 С
2500 25 50 50 Φ14×20 С
3150 25 50 50 Φ14×20 Д
4000 25 50 50 Φ14×20 С
5000 25 50 50 Φ14×20 Д
6300 25 50 50 Φ14×20 Д

Прямой блок


Тип: РЕ

Длина: Длина = 1000–4000 мм (макс.)


Тип: HL1 / HL2

Длина: L=650 мм (макс.) / L=1650 мм (макс.)


Тип: HL1 / HL2

Длина: L=650 мм (макс.) / L=1650 мм (макс.)


Тип: TL2

Длина: L1=L2=L3=350 мм


Тип: TB2

Длина: L1=L2=L3=350 мм


Тип: XR1 / XR2

Длина: L1+L2+L3=1000мм / L1+L2+L3=2000мм


Тип: XL1 / XL2

Длина: L1+L2+L3=1000мм / L1+L2+L3=2000мм


Тип: ZB1 / ZB2

Длина: L1+L2+L3=1000мм / L1+L2+L3=2000мм


Тип: ZL1 / ZL2

Длина: L1+L2+L3=1000мм / L1+L2+L3=2000мм


Тип: EX

Длина: L=1000 мм


Тип: PC1

Длина: L=1200 мм


Тип: TF1

Длина: L = 1200 мм

Инструкция по установке изделия


Технические характеристики Внешний размер Размеры расстояния между крепежными элементами подвески Минимальное расстояние между шинами
Б/Х Горизонтальная установка Вертикальная установка Тип разряда шины Расстояние от сквозного отверстия в стене
9-2.jpg 9-3.jpg 9-4.jpg
LA02 104×60 1500 4000 196 100 50
LA04 104×80
LA08 104×120
ЛА12 104×160
LA16 104×200
ЛБ08 168×120 132
ЛБ12 168×160
ЛБ16 168×200

Примечание: При монтаже компонентов Rutong Electric расстояние между подвесами может быть скорректировано в соответствии с требованиями объекта.

Стандарт для горизонтальных подвесок низковольтных шинопроводов


1. Расстояние между элементами подвески должно соответствовать вышеуказанным стандартам. Если условия на объекте препятствуют стандартному выполнению, могут быть внесены корректировки на основе фактических условий, при условии, что они соответствуют минимальным требованиям к расстоянию между шинопроводами, указанным в Инструкции по установке изделия (стр. 27).

2. Стандартное монтажное пространство, необходимое для шинопровода, показано на схеме. Над шинопроводом необходимо обеспечить дополнительный безопасный зазор в 100 мм + зазор от литья в 270 мм (всего 370 мм).

3. На каждый блок устанавливается один комплект L-образных крепежных пластин (две пластины).


Номер изделия. Название продукта Технические характеристики Примечания
Втулочный анкер с внутренней резьбой 1/2"*2" Оцинкованная продукция (для монтажных работ)
Резьбовой стержень с полной резьбой 1/2" Оцинкованная продукция (для монтажных работ)
Корпус шины Рутонг Электрик
С-образный швеллер из стали 2т*41*41 мм Оцинкованная продукция (для монтажных работ)
L-образная крепежная пластина 2.3т*80*40 Оцинкованная продукция
